GEPRC RAD Tiny 5,8G 400mW VTX

**Steuer- und Zollhinweis (EU-Kunden)**

Bei Bestellungen **unter 150 €** verstehen sich die angezeigten Preise **inklusive aller Mehrwertsteuer und Steuern**. Bei der Lieferung fallen für Sie keine zusätzlichen Kosten an.

Bei Bestellungen **über 150 €** sind Einfuhrumsatzsteuer und Zölle **nicht im Preis enthalten** und müssen gemäß EU-Vorschriften vom Empfänger bei Lieferung bezahlt werden.

Wenn Sie Fragen zu Steuern oder Versand haben, können Sie sich gerne an uns wenden – wir helfen Ihnen gerne weiter!

Zusammenfassung

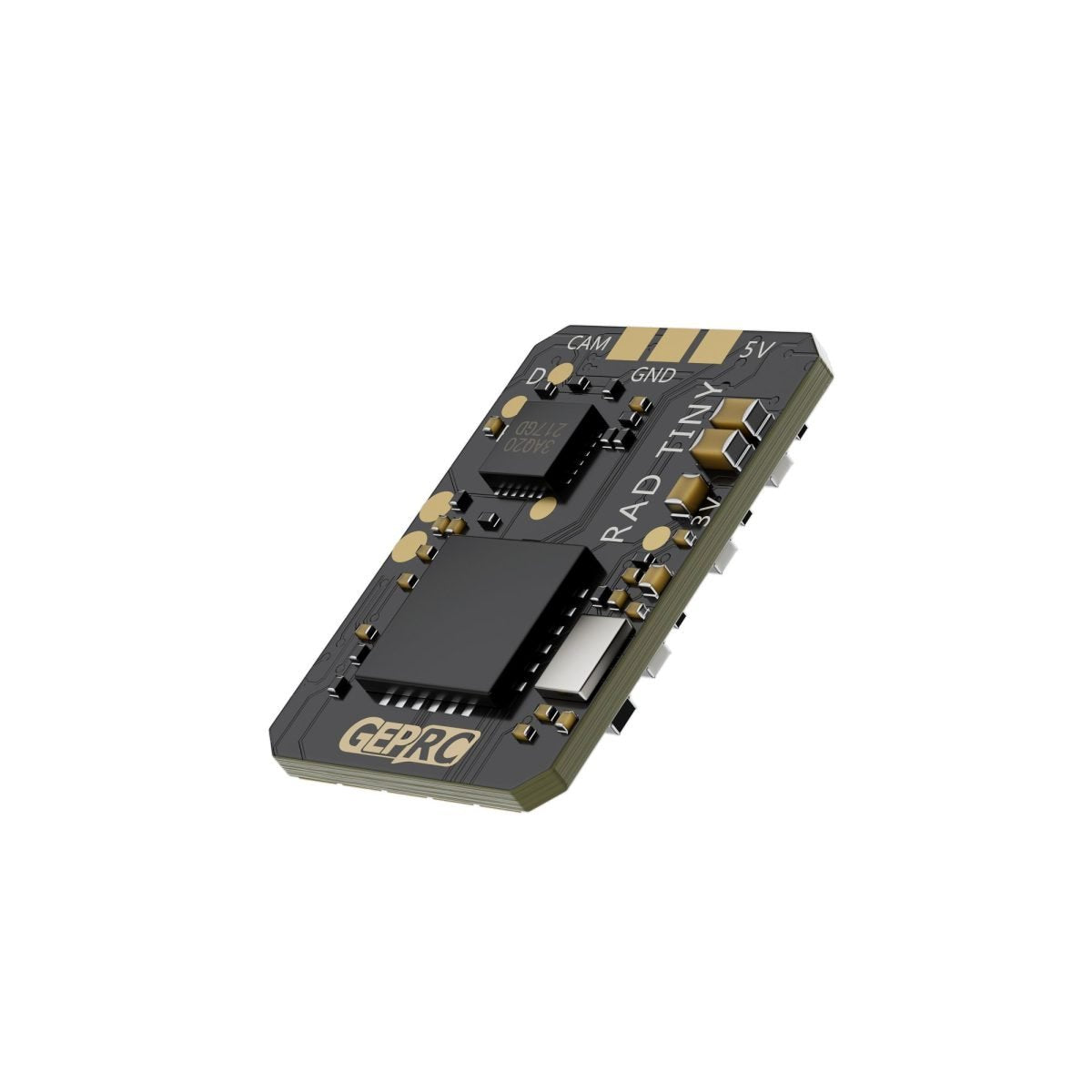

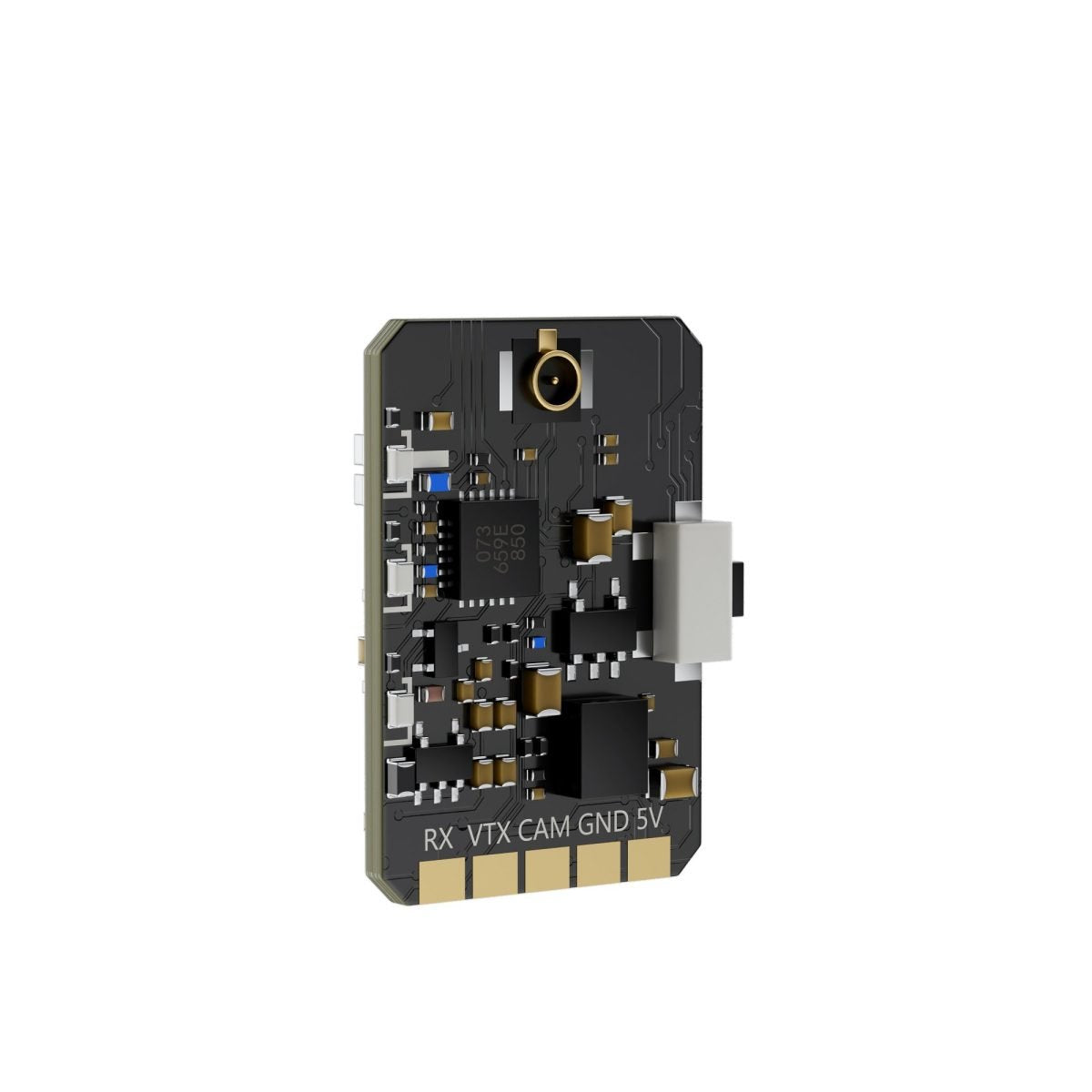

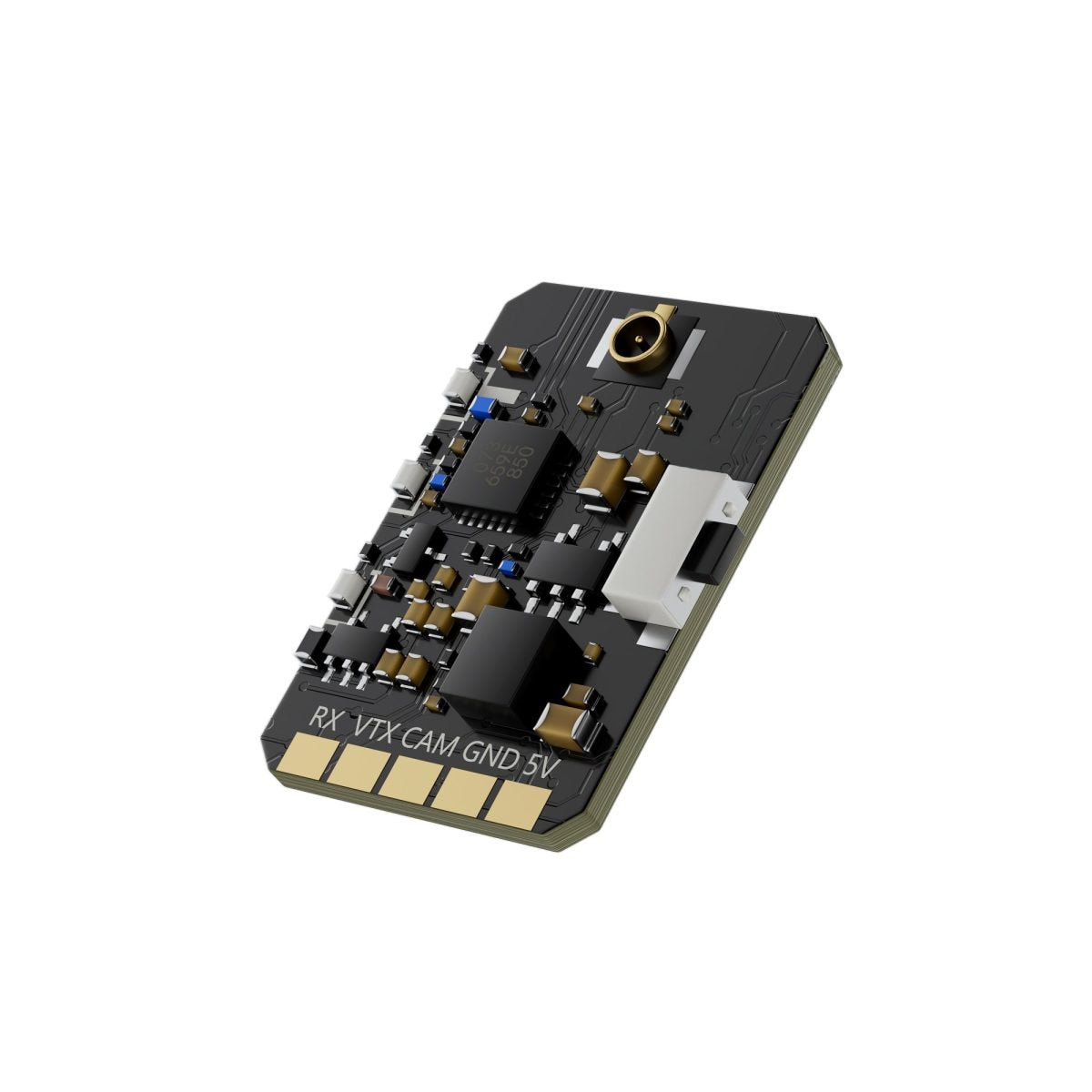

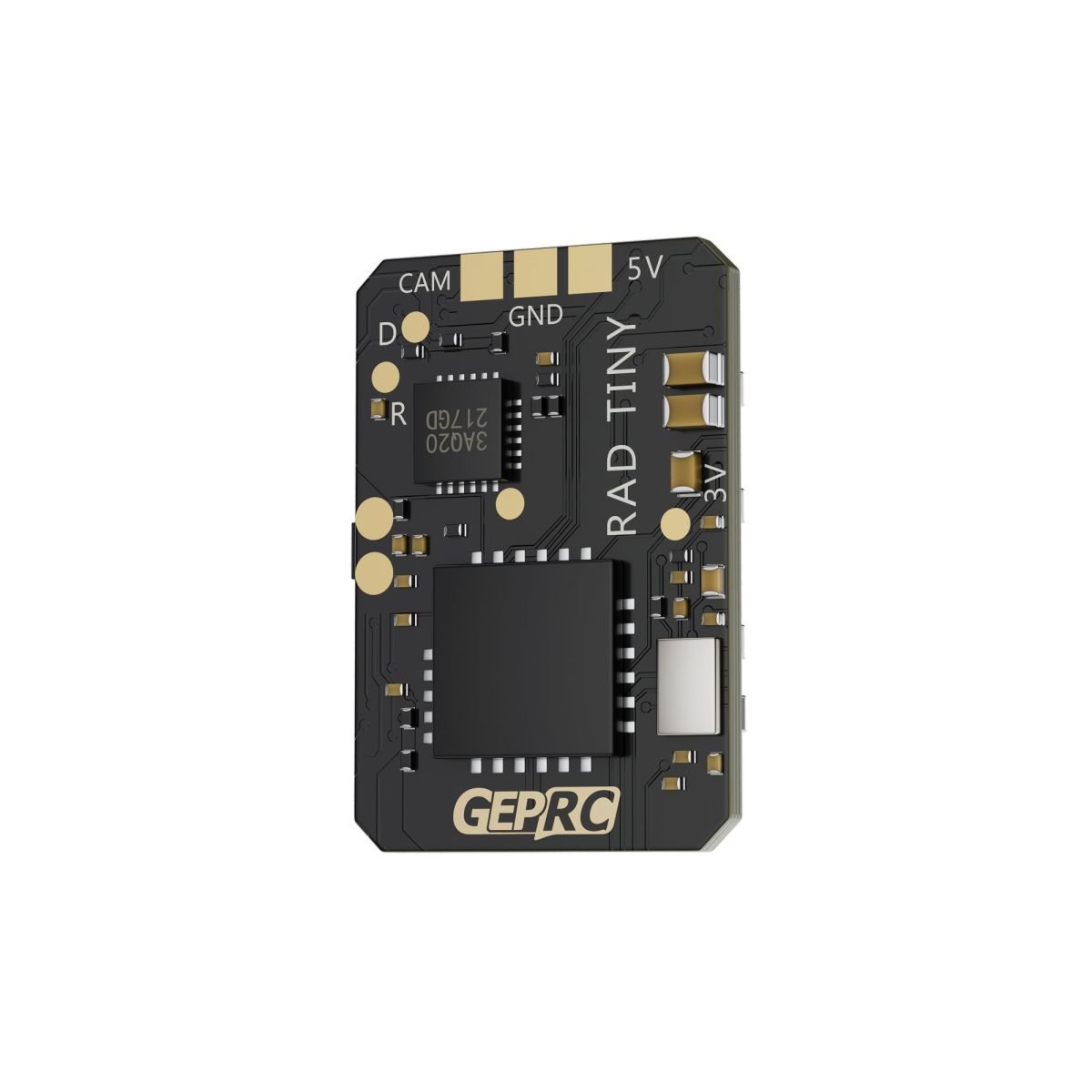

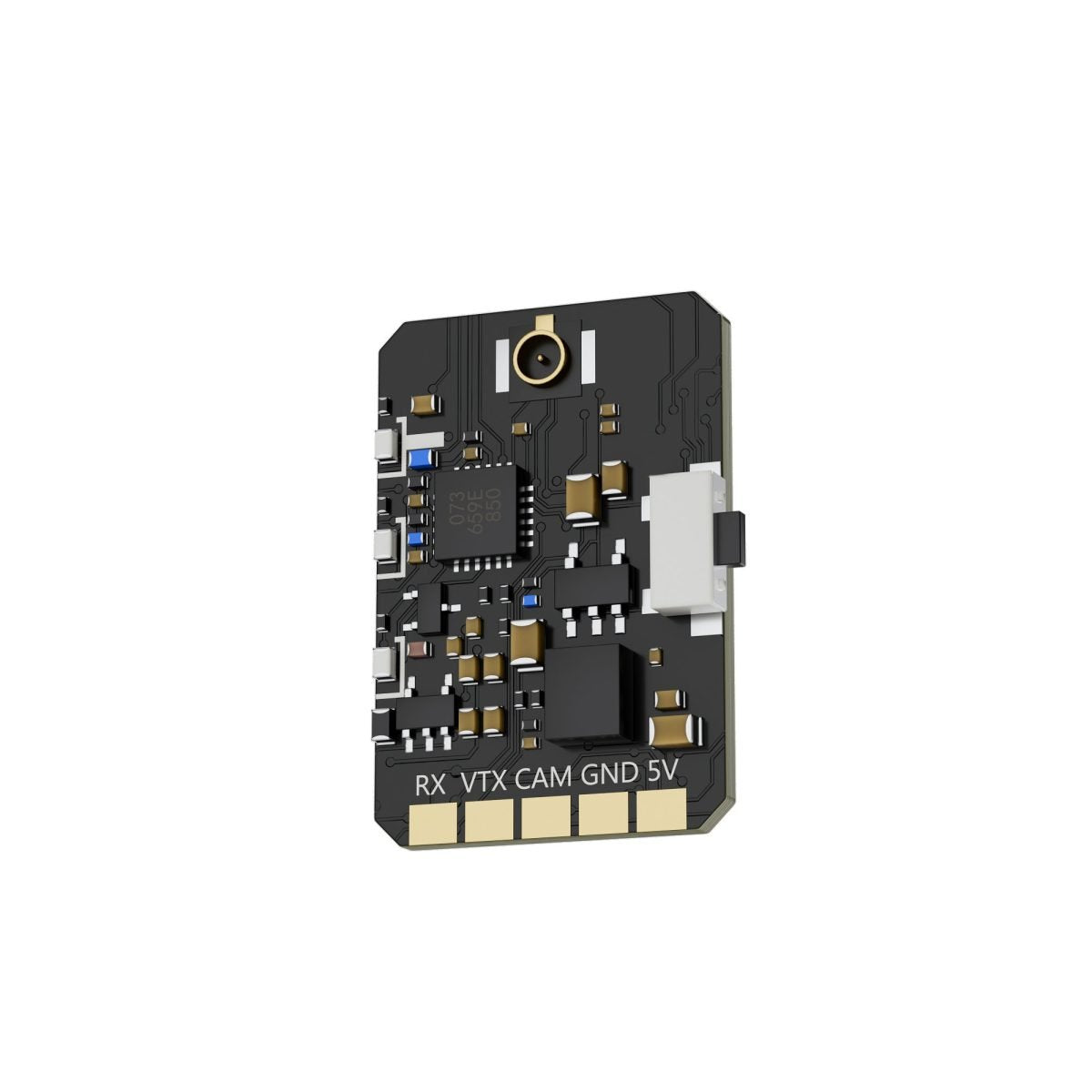

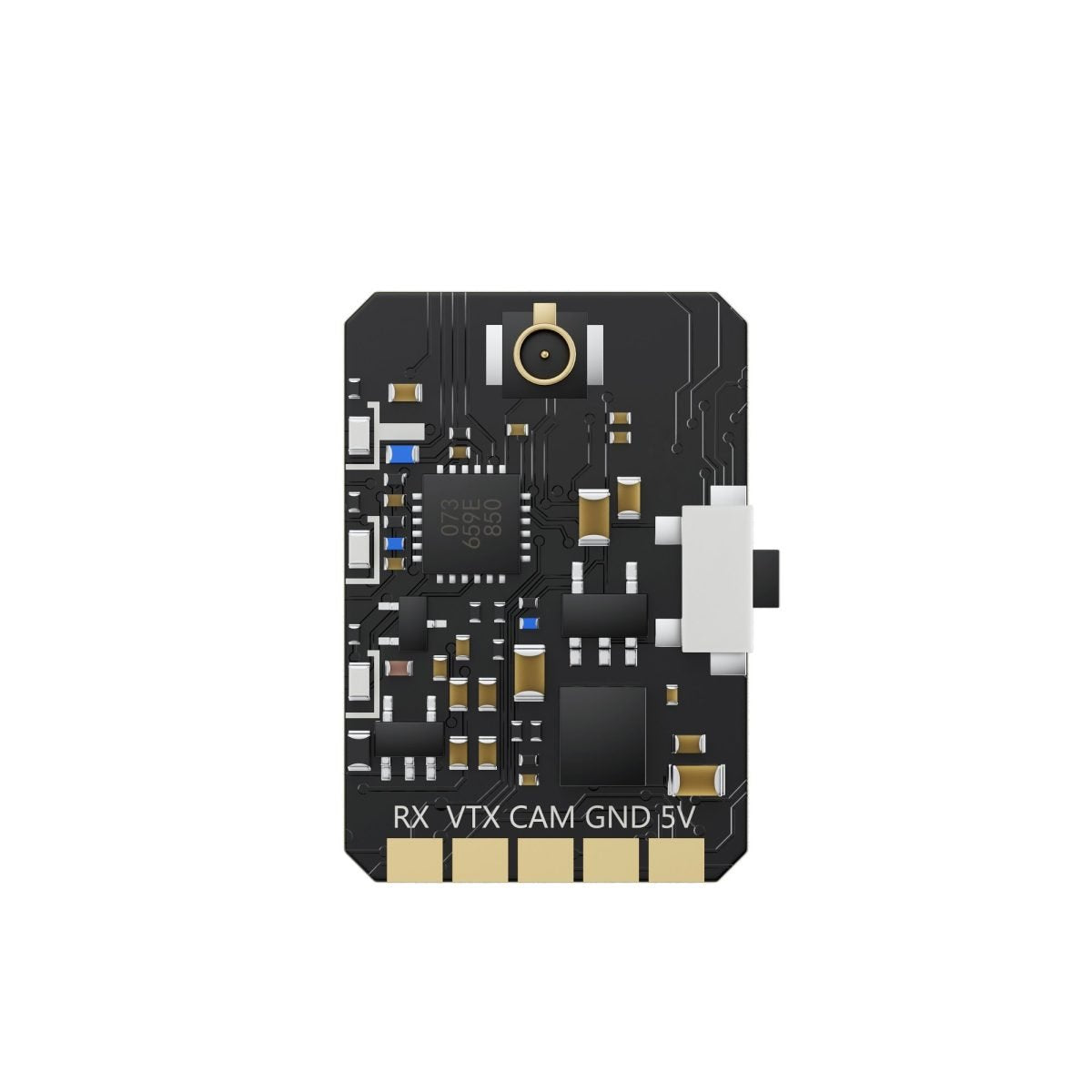

Der GEPRC RAD Tiny 5.8G 400mW VTX ist kompakt und leicht und passt in enge Räume. Er wiegt nur 1,1 g (ohne Antenne). Er verfügt über drei einstellbare Leistungsstufen, die maximale Leistung beträgt 400 mW und das Signal ist stabil. Mit Temperaturschutz gegen Überhitzung und Durchbrennen. IRC-Tramp-Protokoll, OSD-Schnellparametereinstellung, eine Parametereinstellungstaste, drei Kontrollleuchten, einfache und schnelle Bedienung.

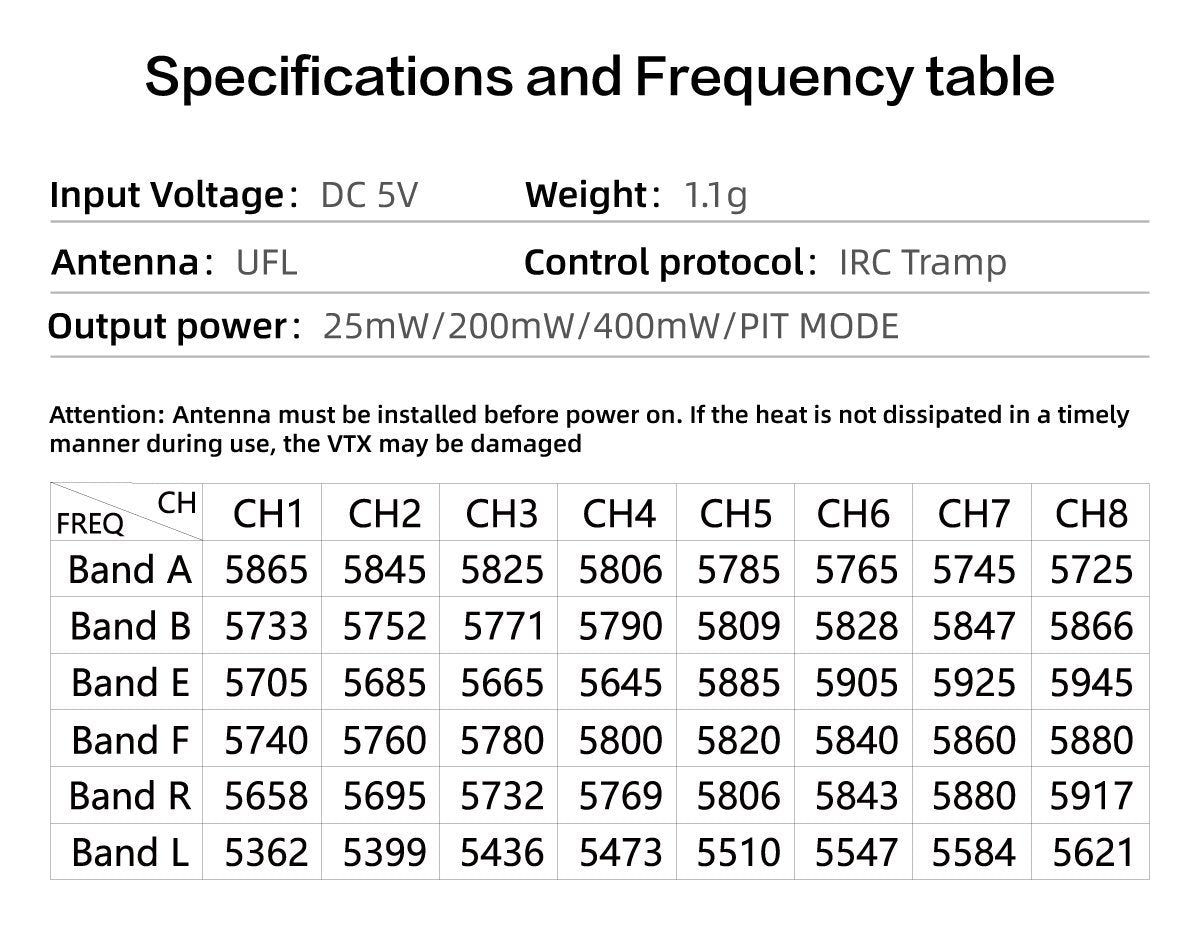

Technische Daten

• Modell: GEPRC RAD Tiny 5.8G 400mW VTX
• Eingangsspannung: DC 5 V
• Ausgangsspannung: 5 V (Stromversorgung 5 V zur Kamera)
• Eingangsimpedanz: 75Ω

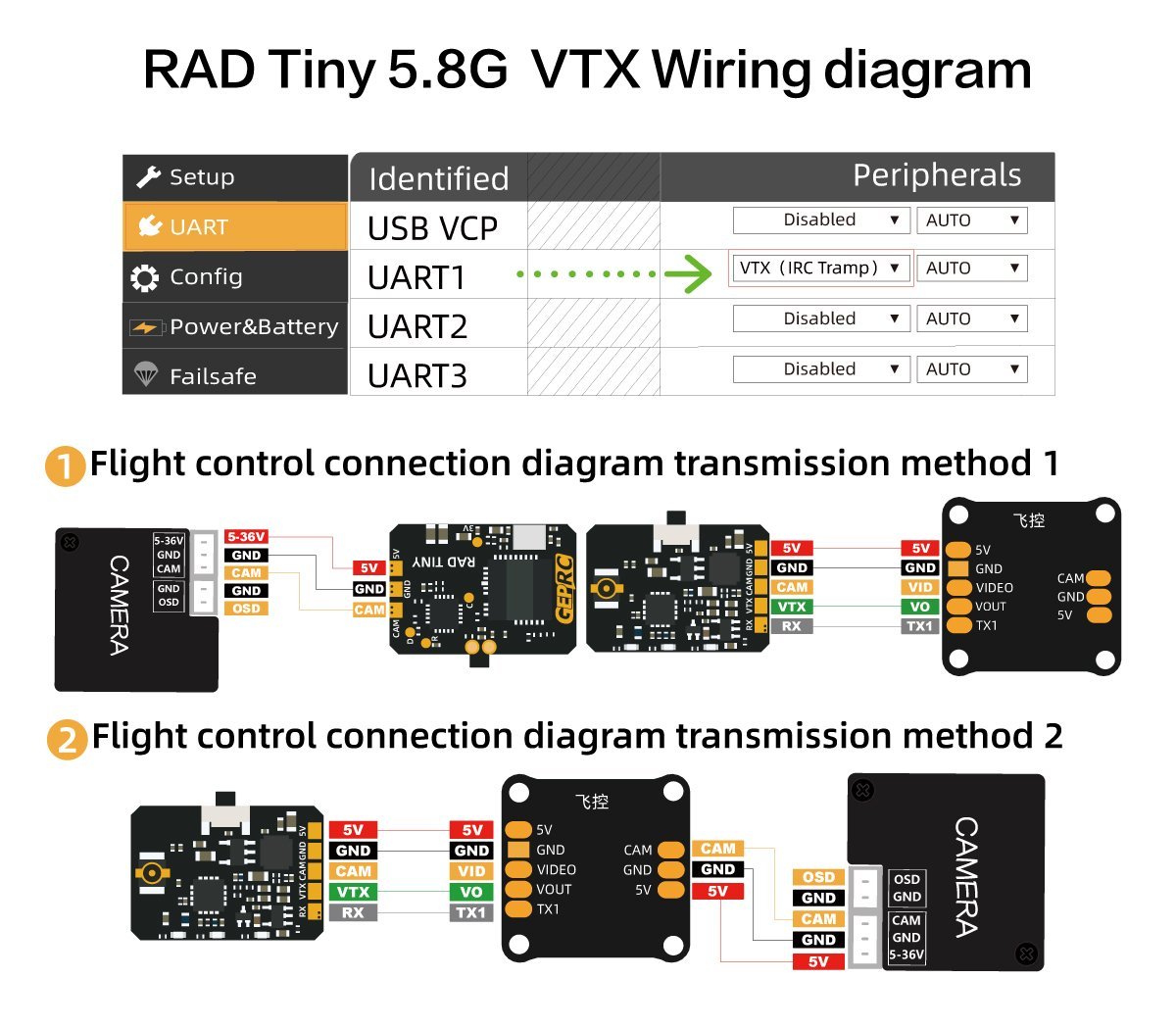

• Steuerungsprotokoll: IRC Tramp
• Antenne: UFL
• Ausgangsleistung: 25 mW/200 mW/400 mW/PIT-MODUS
• Kanäle: 48CH
• Videoformat: PAL/NTSC

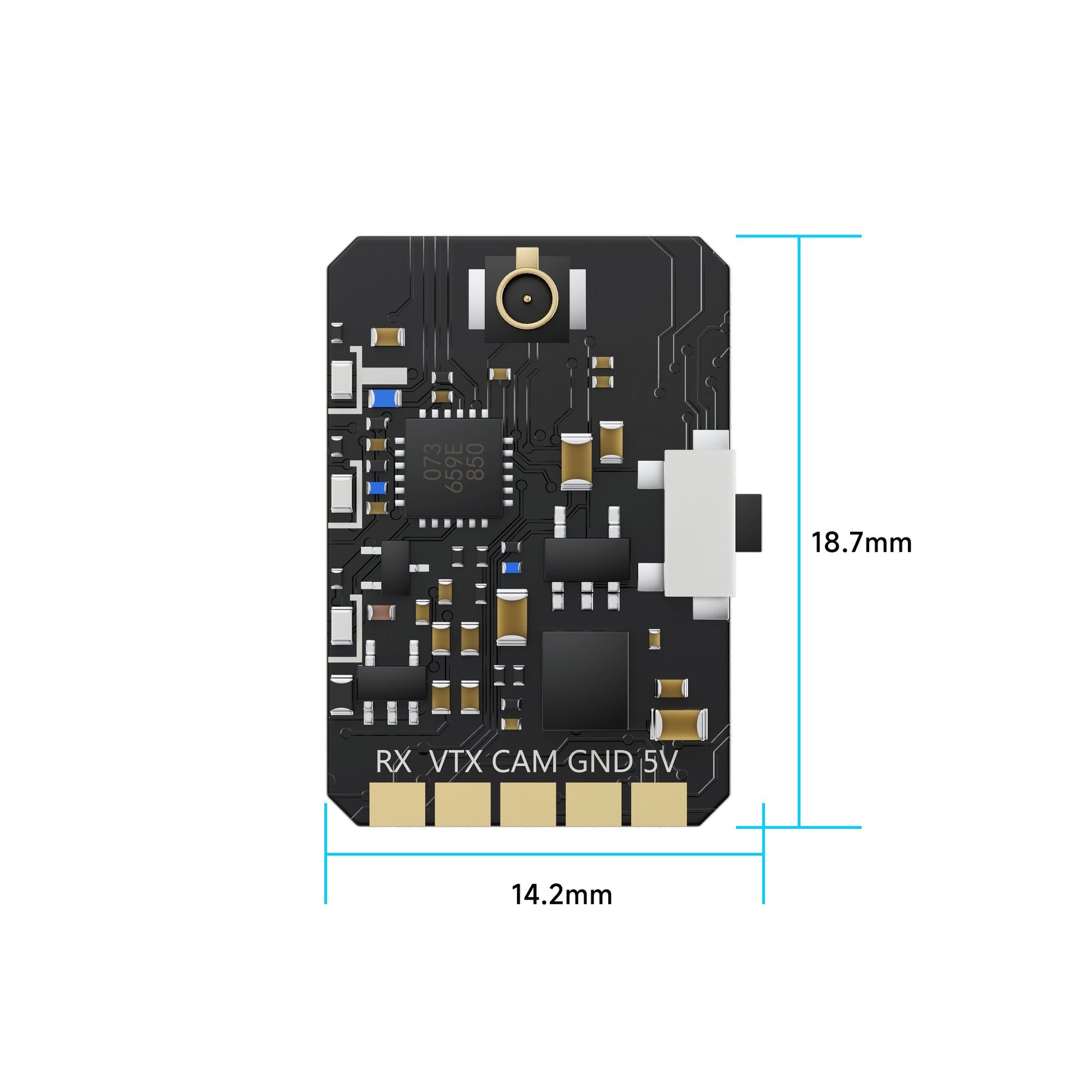

• Abmessungen: 14 mm x 18,5 mm

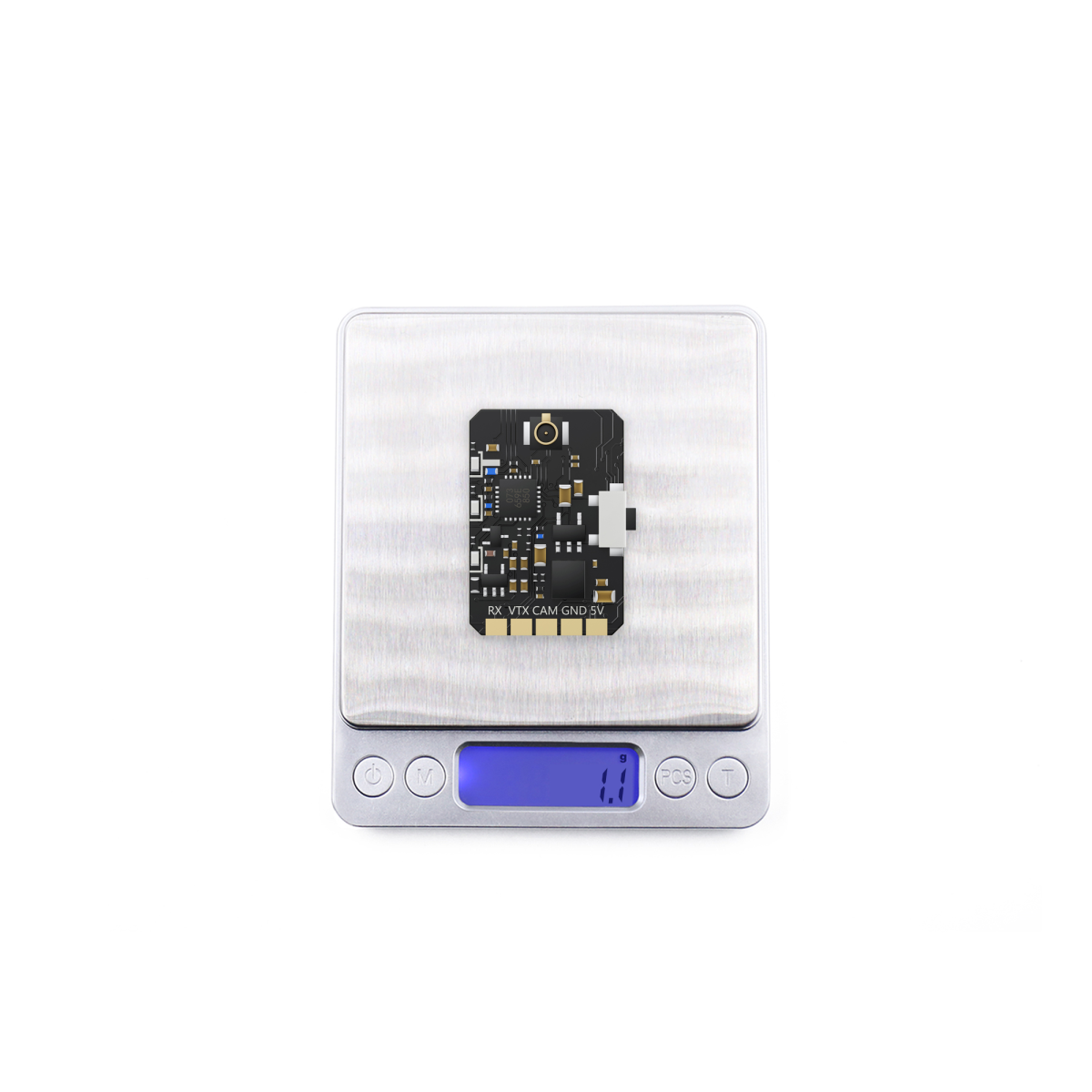

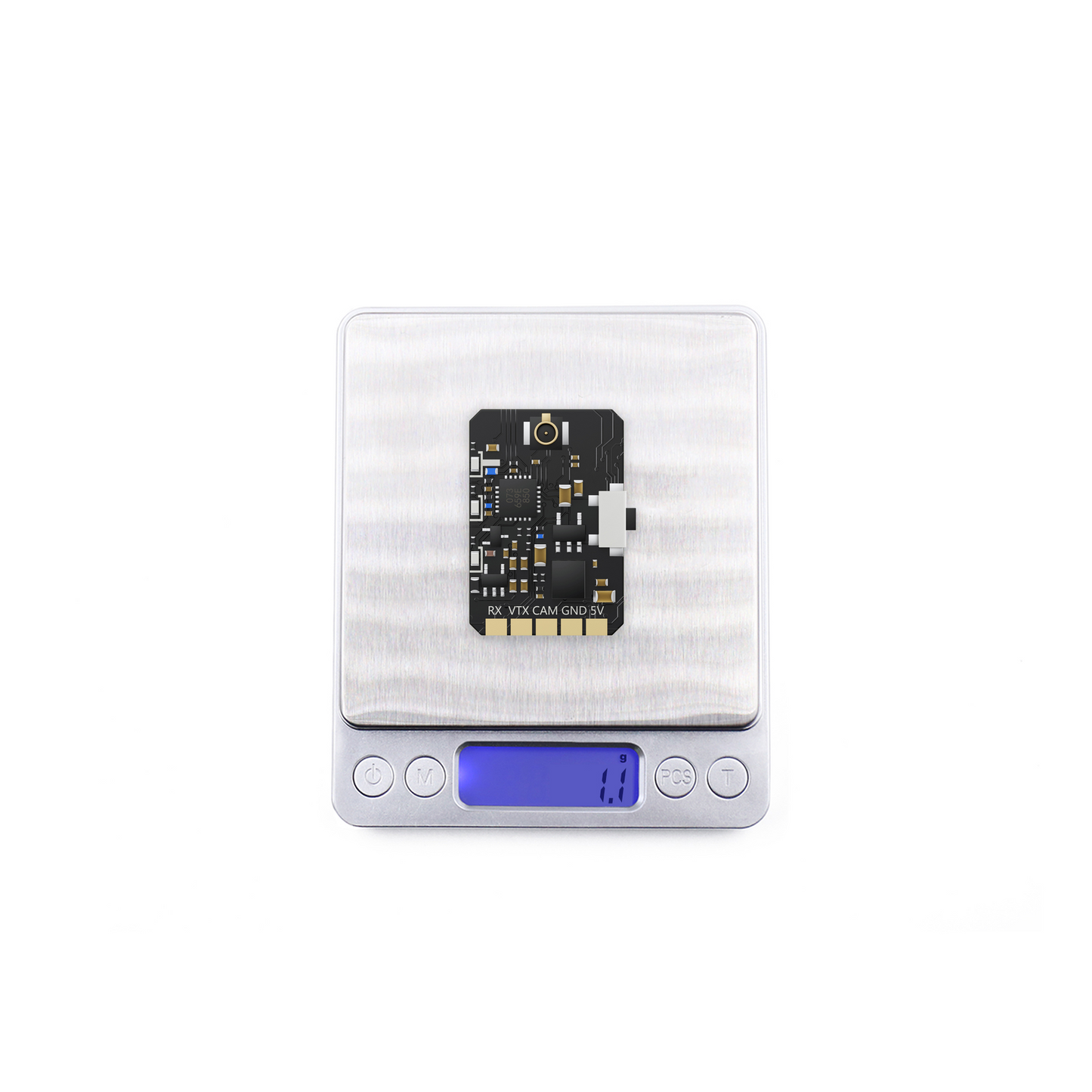

• Gewicht: 1,1 g (Antenne nicht enthalten)

Merkmale

1. Kompakte Größe, mehr Installationsmöglichkeiten.
2. Die 400 mW Leistung erzeugen wenig Wärme und das Signal ist stabil, geeignet für Mittel- und Kurzstreckenflüge.
3. Mit Temperaturkontrollschutzfunktion zur Vermeidung von Verbrennungen durch zu hohe Temperaturen
4. .DC 5V-Eingang, praktisch zum Abziehen von Strom vom Flugcontroller.

Enthält

1 x GEPRC RAD Tiny 5,8G 400mW VTX

1 x schwarze 1,13 Kupferrohrantenne

1 x SH1.0-5P Stecker Silikonkabel

1 x SH1.0-3P Stecker Silikonkabel

1 x GEPRC RAD Tiny 5.8G 400mW VTX-Handbuch

Funktionstasten und Anzeigenanweisungen

• 2 Sekunden lang gedrückt halten, um vom Frequenzpunkt aus zu beginnen. Durchlaufen Sie Frequenzpunkte (grüne Anzeigeleuchte), Kanalgruppen (blaue Anzeigeleuchte) und Stromversorgung (rote Anzeigeleuchte).
• Nachdem die entsprechende Funktion ausgewählt wurde (die entsprechende Kontrollleuchte leuchtet), drücken Sie diese sofort, um durch die Funktionen zu blättern.
• Halten Sie die Seitentaste 2 Sekunden lang gedrückt, das blaue Licht blinkt und Sie gelangen in den Frequenzeinstellungsmodus. Kurz drücken, um die Frequenzpunkte CH1 bis CH8 umzuschalten, ein Frequenzband auszuwählen und die Anzeigeleuchte blinkt entsprechend oft.
• Nach dem Umschalten des Frequenzpunkts die Taste innerhalb von fünf Sekunden erneut 2 Sekunden lang gedrückt halten. Das grüne Licht blinkt, um in den Kanaleinstellungsmodus zu wechseln. Kurz drücken, um die Kanäle zu wechseln. Band A (blinkt 1 Mal); Band B (blinkt 2 Mal); Band E (blinkt 3 Mal); Band F (blinkt 4 Mal); Band R (blinkt 5 Mal); Band L (blinkt 6 Mal).
• Nach dem Umschalten des Kanals die Taste innerhalb von fünf Sekunden erneut 2 Sekunden lang gedrückt halten. Das rote Licht blinkt, um in den Leistungsanpassungsmodus zu wechseln. Kurz drücken, um die Leistung umzuschalten: 25 mW (1 Mal blinken); 200 mW (2 Mal blinken); 400 mW (3 Mal blinken). ); PIT-Modus

Beachten

• Bei der Installation der Bildübertragung muss ausreichend Platz gelassen werden, um die Luftkonvektion um das Modul herum und die Wärmeableitung des Moduls zu gewährleisten. Andernfalls wird der Überhitzungsschutz des Moduls aktiviert, die Stromübertragung wird reduziert oder sogar ganz abgeschaltet.
• Es wird empfohlen, vor dem Einschalten den richtigen Spannungsbereich sicherzustellen. Die Plus- und Minuspole müssen korrekt sein, um ein Durchbrennen der Komponenten zu vermeiden.
• Es wird empfohlen, vor dem Einschalten sicherzustellen, dass am HF-Ausgangsende eine Antenne installiert wurde. Dies kann die Lebensdauer des Moduls verlängern.
• Um die Verkabelung fachgerecht durchführen zu können und die Lebensdauer des Moduls zu verlängern, lesen Sie bitte vor der Inbetriebnahme die Bedienungsanleitung.
